Ürün Detayları
1. Uygulama

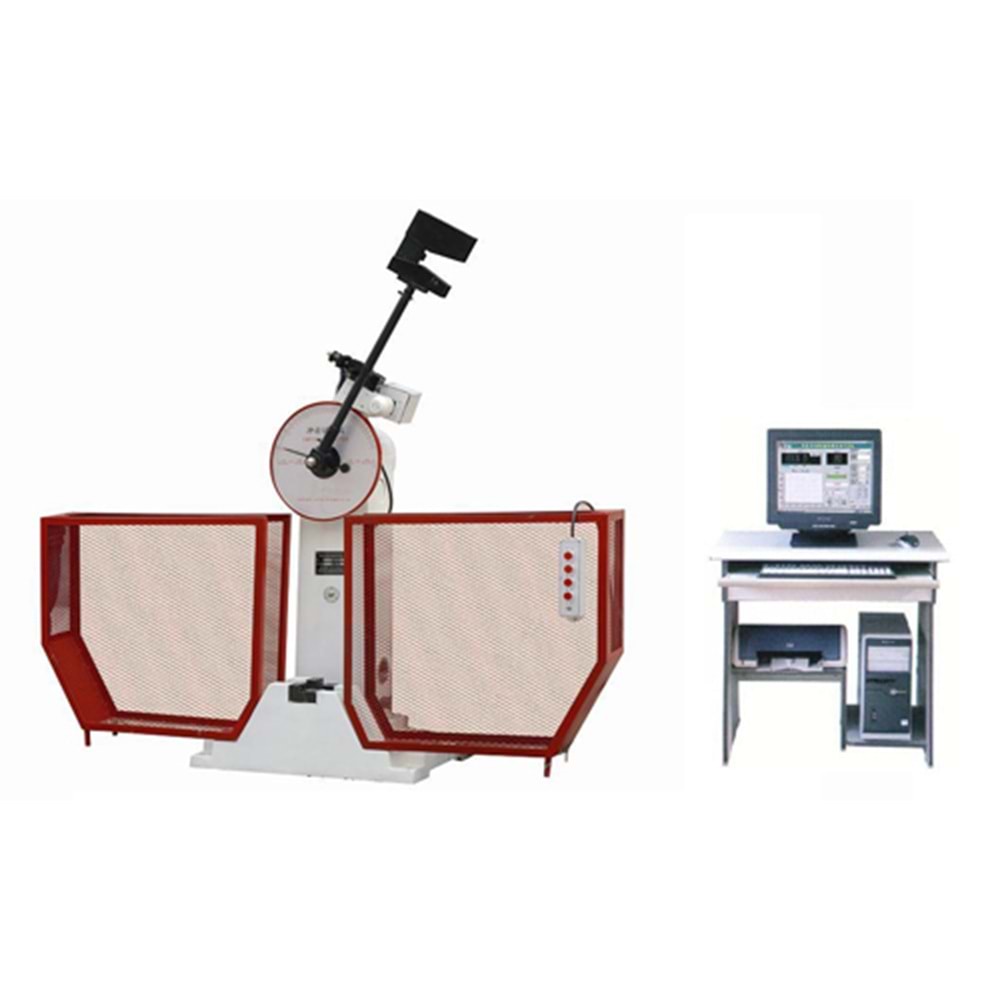

JBW-Z serisi Bilgisayarlı Otomatik Sarkaç Darbe Test Cihazı, esas olarak metal malzemelerin dinamik yük altında darbe önleme özelliğini belirlemek için kullanılır. Sıfır temizleme ve otomatik geri dönüş, kayıp darbe enerjisinin değerinin yakalanması ve sarkaç döngüsü fonksiyonlarını bilgisayar programı ile kurularak gerçekleştirebilmekte, sonuçlar izlenebilmekte, saklanabilmekte ve çıktısı alınabilmektedir. Kontrol kutusu veya bilgisayar programı kontrolü alternatif çalışma yöntemidir. JB-W serisi darbe test cihazları birçok enstitü ve yüksek teknoloji kuruluşu tarafından kullanılmaktadır.

2. Standartlar:
ASTM E23, ISO148-2006 ve GB/T3038-2002, GB/229-2007.

3. Özellikler:
3.1 Tam otomatik, sarkaç yükselişi, darbe, numune besleme, konum, serbest bırakma, kolay PC fare tıklamasıyla otomatik olarak gerçekleştirilir; numune besleme, numuneyi otomatik konumlandırma; yüksek verim;
3.2 Vida montajlı bıçağın etkisi
İki sarkaçla (büyük ve küçük), enerji kaybını, darbe mukavemetini, yükselme açısını, test ortalama değerini vb. test verilerini ve sonucunu görüntülemek için PC yazılımı, ayrıca eğri ekranı da mevcuttur; hesaplama ve rapor yazdırma fonksiyonu ile. Kadran ölçeği de test sonuçlarını gösterebilir.
3.3 Emniyet pimi, herhangi bir kazayı önlemek için standart koruma kabuğu olan darbe etkisini garanti eder.
3.4 Sarkaç otomatik olarak yükselecek ve numunenin kırılmasından sonra bir sonraki darbe eylemine hazır olacaktır.

4. Ana Teknik Özellikler:

Görüntülemek bilgisayar otomatik kontrolü
Minimum okuma değeri 1J 2J
Darbe enerjisi 150/300J 250/500J

Sarkaç mili ile darbe noktası arasındaki mesafe 750mm 800 mm
Darbe hızı 5,2 m/sn 5,4 m/sn
Sarkacın ön yükselme açısı 150°
Numune taşıyıcı aralığı 40+0,2 mm
Rulman çenesinin yuvarlak açısı R1.0-1.5mm
Darbe bıçağının yuvarlak açısı R2.0-2.5mm,(R8mm)
Darbe bıçağının kalınlığı 16 mm
Açı doğruluğu 0,1°
Standart numune boyutu 10mm×10mm×55mm
Numune kutusu kapasitesi 10 parça
Örnek merkezleme yolu Otomatik yüz yönlendirme
Güç kaynağı 380V, 50Hz, 3 telli ve 4 cümleli
Boyutlar (mm) 2124x600x1340 2200 ×650 ×1960
Net ağırlık / kilogram) 450 580
