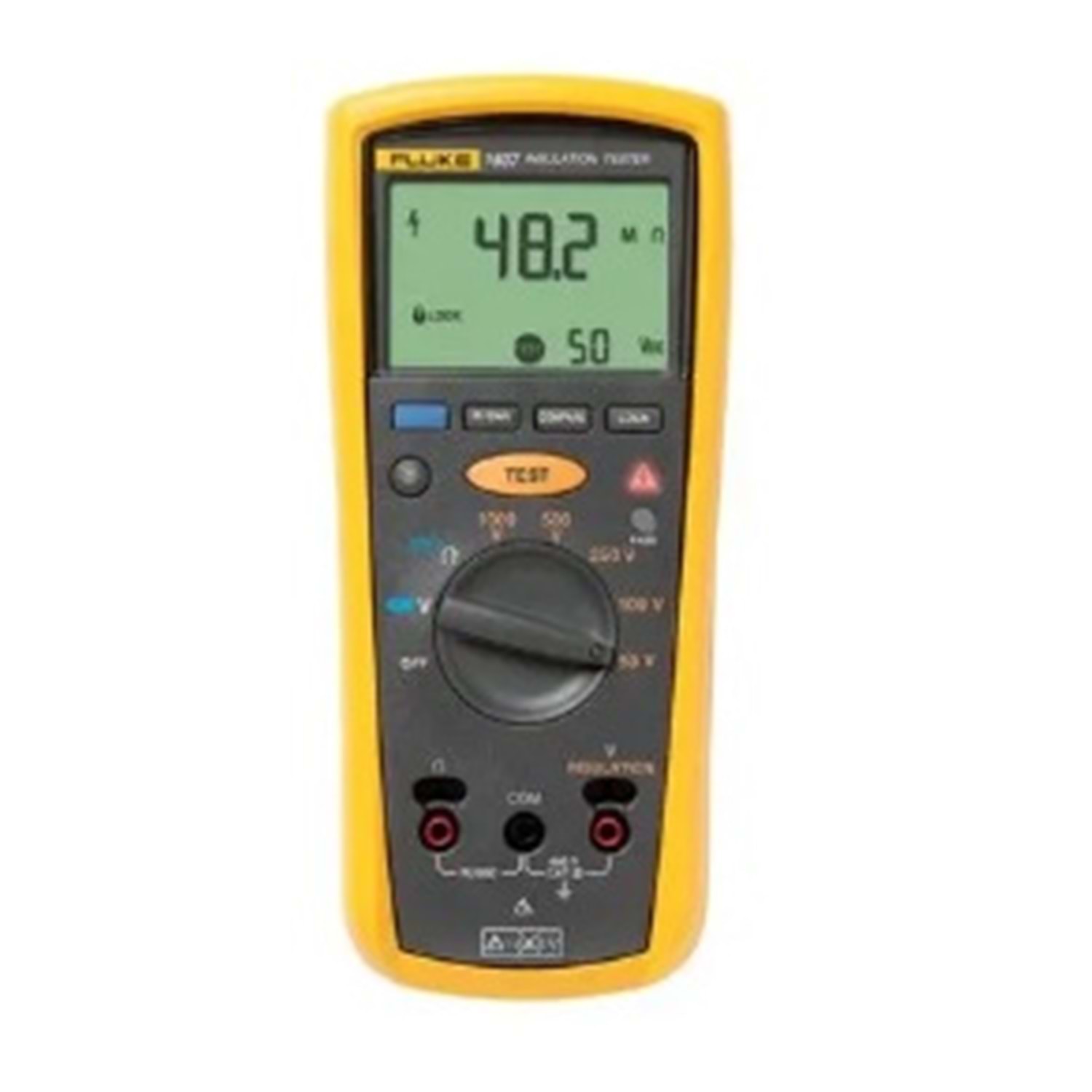

Fluke 1507 ve 1503 İzolasyon Test Cihazları kompakttır, sağlamdır, güvenilirdir ve kolay kullanılırdır. Çeşitli test voltajlarına sahip olan cihazlar birçok arıza tespit, devreye alma ve önleyici bakım uygulamaları için idealdir.

Uzaktan kullanım probu gibi ilave özellikler, testleri yaparken hem para hem de zaman tasarrufu sağlar.

Özellikler: Fluke 1507/1503 İzolasyon Direnci Test Cihazları
AC/DC Voltaj Ölçümü
Doğruluk Kademe 600.0 V
Çözünürlük 0.1 V
50 Hz ile 400 Hz arası ± (Okuma yüzdesi + Dijitler) ± (2 % + 3)

Giriş empedansı 3 M? (nominal), < 100 pF

Ortak mod red oranı (1 k? dengesiz): dc'de, 50 veya 60 Hz'de > 60 dB

Aşırı yük koruması 600 V rms veya dc

Topraklama direnci ölçümü
Kademe/Çözünürlük 20.00 ? 0.01 ?
200.0 ? 0.1 ?
2000 ? 1.0 ?
20.00 k? 0.01 k?

Doğruluk ± (1.5 % + 3)

Aşırı yük koruması 2 V rms veya dc

Açık Devre Test Voltajı > 4.0 V, < 8 V

Kısa devre akımı > 200.0 mA

İzolasyon özellikleri
Ölçüm Kademesi 1507:00:00 0.01 M? ile 10 G? arası
1503:00:00 0.01 M? ile 2000 M? arası

Test voltajı 1507:00:00 50 V, 100 V, 250 V, 500 V, 1000 V
1503:00:00 500 V, 1000V

Test Voltajı Doğruluğu + 20 %, - 0 %

Kısa devre akımı 1 mA nominal

Otomatik Deşarj C = 1 µF veya daha az ise, deşarj süresi 0.5 saniyeden düşüktür

Canlı devre göstergesi Test başlamadan önce terminallerde 30 volttan büyük gerilim varsa testi durdurur

Maksimum Kapasitif Yük 1 µF'a kadar yükle kullanılabilir

Ölçüm Doğruluğu: 50 V: ±(3 % + 5)
100 V: ±(3 % + 5)
250 V: ±(1.5 % + 5)
500 V: ±(1.5 % + 5)
1000 V: 2000 M?'a kadar ±(%1.5 + 5), 2000 M?'un üstünde ±(%10 + 3)

Genel Özellikler
Herhangi bir terminale uygulanan maksimum voltaj: 600 V AC rms veya DC

Saklama Sıcaklığı -40 °C ile 60 °C arası (-40 °F ile 140 °F arası)

Çalışma Sıcaklığı -20 °C ile 55 °C arası (-4 °F ile 131 °F arası)

Sıcaklık Katsayısı < 18 °C veya > 28 °C (< 64 °F veya > 82 °F) sıcaklıklarda °C başına 0.05 x (belirlenen doğruluk)

Bağıl Nem %0 ile %95 arası @ 10 °C ile 30 °C arası (50 °F ile 86 °F arası)
%0 ile %75 arası @ 30 °C ile 40 °C arası (86 °F ile 104 °F arası)
%0 ile %40 arası @ 40 °C ile 55 °C arası (104 °F ile 131 °F arası)

Sarsıntı Rastgele, MIL-PRF-28800F Sınıf 2 cihaz uyumlu olarak, 2 g, 5-500 Hz

Şok IEC 61010-1 2. Basıma (1 metreden düşme testi, altı taraf, meşe zemin) uyumlu olarak 1 metreden düşüşe dayanıklı

Elektromanyetik Uyumluluk 3 V/M değerinde RF alanında, doğruluk = belirtilen doğruluk (EN 61326-1:1997)

Güvenlik ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04, ve IV 600 V (CAT IV) ölçüm kategorisi için IEC/EN 61010-1 2. Basıma uyumludur.

Sertifikalar: CSA için CSA/CAN C22.2 No. 61010.1-04 standardı; TUV için IEC/EN 61010-1 2.Basım standardı

Piller Dört adet AA pil (NEDA 15A veya IEC LR6)

Pil Ömrü İzolasyon testi kullanımı: Metre, yeni alkalin pillerle oda sıcaklığında en azından 1000 izolasyon testi yapabilir. Bunlar, 5 saniyelik açık ve 25 saniyelik kapalı şeklindeki duty cycle ile 1 M?'a 1000 V uygulanan standart testlerdir.
Direnç ölçümleri: Metre, yeni alkalin pillerle oda sıcaklığında en azından 2500 topraklama testi yapabilir. Bunlar, 5 saniyelik açık ve 25 saniyelik kapalı şeklindeki duty cycle ile 1 ?'a 1 V uygulanan standart testlerdir.

Boyut 5.0 cm Y x 10.0 cm G x 20.3 cm U (1.97 in Y x 3.94 in G x 8.00 in U)

Ağırlık 550 g (1.2 lb)

IP Sınıfı IP40

Çalışma Performansı: 2000 m CAT IV 600 V, 3000 m CAT III 600 V
Çalışma dışı (saklama): 12,000 m

Kademe aşım özelliği: kademenin %110'u

Dahil olan aksesuarlar: TL224 Test İletkenleri, TP74 Test Probları, klipsler PN 1958654 (kırmızı) ve PN 1958646 (siyah), kılıf ve uzaktan test probu
