Ultrasonik kalınlık ölçerler
Ultrasonik kalınlık ölçerler (ultrasonik kalınlık test cihazları, ultrasonik duvar kalınlığı ölçerler, ultrasonik kalınlık ölçerler, vb.), korozyonun metal, borular veya erişimin sınırlı olduğu herhangi bir yapı üzerindeki etkilerini ölçmek için ideal olan ultrasonik teknolojiyi kullanarak çelik, plastik ve daha fazlası gibi malzemelerin duvar kalınlığını ölçer.

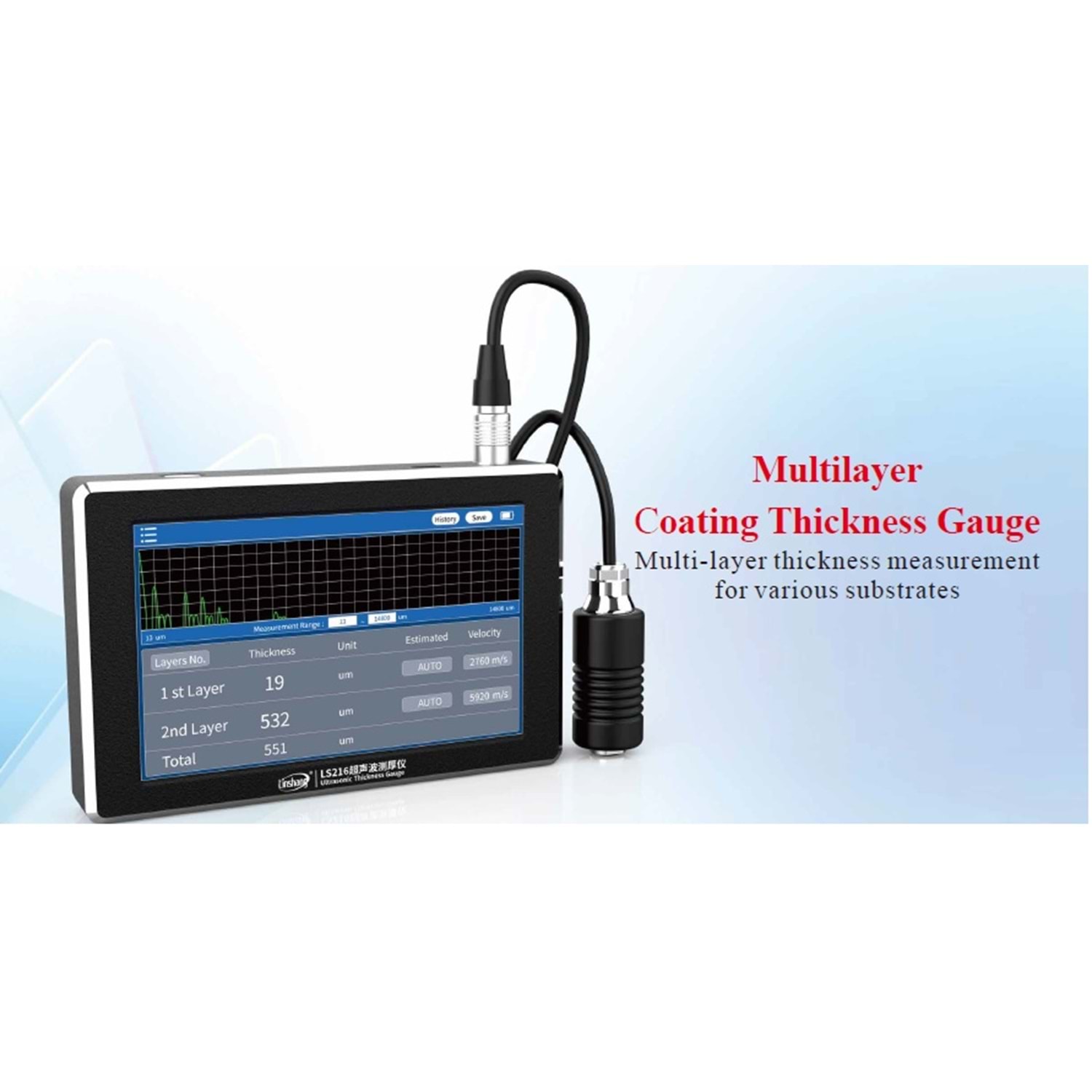

Çok Katmanlı Ultrasonik Kalınlık Ölçer
Çeşitli yüzeyler için çok katmanlı kalınlık ölçümü
Yüksek hızlı ADC veri toplama, 1µm'ye
kadar çözünürlük Kolay kullanım
için renkli dokunmatik ekran 20'den fazla malzeme
için dahili ses hızlarına sahip geniş aralık Dalga formu ekranı, doğru katman kalınlığı okumaları sağlar

Ultrasonik kalınlık ölçer, darbe yansıma ultrasonik ölçüm prensibine göre tasarlanmıştır. Plastik parçalar, ahşap, cam gibi metalik olmayan alt tabakaların yüzeyindeki kaplamanın kalınlığını ve alt tabakanın kendisinin kalınlığını ölçmek için profesyonel olarak kullanılır. Ayrıca metal alt tabakaların yüzeyindeki kaplamanın kalınlığını ve metal alt tabakanın kendisinin kalınlığını da ölçebilir.

Parametre
Parametre Adı Parametre Değeri
Ölçüm Aralığı 13-5500µm (epoksi kaplama), 300-14800µm (45# çelik)
Çözünürlük 1µm
Ölçüm Doğruluğu ?± (% 3 H + 3µm), H standart değerdir
Ses Hızı Aralığı 1000 ~ 9999m / sn
Minimum Ölçüm Alanı ?6mm
Göstermek 800 * 480 nokta vuruşlu IPS renkli ekran
Birim µm/mil
Sistem Dili Basitleştirilmiş Çince, İngilizce
Ana Bilgisayar Boyutu 141,7 * 91,1 * 22,6 mm
Prob Boyutu ?26 * 42,1 mm
Ağırlık 475 gr
Çalışma Sıcaklık Aralığı 0 ~ 40 ° C,% 0 ~ 85 Bağıl Nem (yoğunlaşma yok)
Depolama Sıcaklık Aralığı -10 ~ 50 °C,% 0 ~ 85 Bağıl Nem (yoğuşma yok)
Besleme Gerilimi Şarj edilebilir lityum pil 3.7V@4000mAh
Şarj Arayüzü USB (Tip-C)
Besleme Gerilimi DC5V

Ambalaj
Hayır. Açıklama Miktar Birim
1 Ultrasonik Kalınlık Ölçer 1 Adet
2 Plastik Standart Test Parçası 1 Adet
3 Şarj Kablosu 1 Adet
4 Kullanım kılavuzu 1 Adet
5 Kalibrasyon Raporu 1 Adet

Ultrason Nedir?
Ultrason, insan işitme duyusunun üst duyulabilir sınırından daha yüksek, tipik olarak 20 kHz'in üzerinde frekanslara sahip ses dalgalarını ifade eder. Havada dolaşan ve iletişim için kullanılan işitilebilir sesin aksine, ultrason, tıbbi görüntüleme, endüstriyel testler ve malzeme ölçümü dahil olmak üzere çeşitli uygulamalarda değerli kılan benzersiz özelliklere sahiptir.

Ultrasonun Özellikleri

Yüksek Frekans, Kısa Dalga Boyu: Küçük kusurların veya yapısal değişikliklerin hassas bir şekilde algılanmasını sağlar.

Yönlü Yayılma: Düz çizgiler halinde hareket eder, bu da onu hedeflenen ölçümler için kullanışlı hale getirir.

Farklı Malzemelerde Değişken Hız: Ultrasonun hızı, içinden geçtiği malzemenin yoğunluğuna ve elastikiyetine bağlıdır.

Ultrasonik Kalınlık Ölçümü

Ultrasonik kalınlık ölçümü, özellikle korozyon veya erozyonun malzeme kaybına yol açabileceği durumlarda, malzeme kalınlığını değerlendirmek için yaygın olarak kullanılan bir tekniktir. Ultrasonik kalınlık ölçerler, çelik, dökme demir ve alüminyum gibi çeşitli metalik malzemelerin yanı sıra plastik, seramik ve cam gibi metalik olmayan malzemelerin kalınlığını ölçmek için tasarlanmıştır. Malzeme ultrasonik dalgaları iletebildiği ve nispeten paralel yüzeylere sahip olduğu sürece, kalınlığı doğru bir şekilde ölçülebilir.

Bu mastarlar, yakın aralıklı aralıklarla bile büyük metalik yapılarda verimli ve hassas kalınlık kontrolü sağlar. Bir malzemenin yalnızca bir tarafına erişilebildiğinde, ultrasonik duvar kalınlığı ölçümü, zaman içindeki aşınma ve bozulmayı izlemek için en pratik yöntem haline gelir. Bu teknoloji, endüstriyel kalite kontrolü, korozyon izleme ve yapısal denetimlerde çok önemlidir ve farklı endüstrilerde malzeme güvenilirliği ve güvenliği sağlar.

Ultrasonik kalınlık ölçer nedir?
Ultrasonik kalınlık ölçer (ultrasonik duvar kalınlığı ölçerler, ultrasonik kalınlık test cihazı, ultrasonik kalınlık ölçer, UT ölçer, vb.), yüksek frekanslı ses dalgalarını kullanarak malzemelerin kalınlığını belirlemek için kullanılan hassas bir ölçüm cihazıdır. Bir prob (dönüştürücü) aracılığıyla malzemeye ultrasonik bir darbe yayarak, ardından ses dalgasının içinden geçmesi ve geri yansıması için geçen süreye bağlı olarak kalınlığı hesaplayarak çalışır. Ses dalgaları, farklı malzemeler arasındaki sınırlardan yansır ve dönüştürücü sadece ses darbesini oluşturmakla kalmaz, aynı zamanda yankıyı da dinler.

Ultrasonik kalınlık ölçerlerin ölçüm prensibi nedir?
Linshang ultrasonik kalınlık ölçerler, bir ses bariyeri ile ayrılmış, açılı iki bağımsız dönüştürücüden oluşan çift kristal proba sahiptir. Cihazlar tek yankı ölçüm prensibini kullanır. Bir dönüştürücü, ultrasonik darbeleri arka duvara çarptıktan sonra geri dönen probun içine gönderir ve başka bir dönüştürücü yankıyı alır. Malzemenin kalınlığını ses hızı ve gönderilen darbeler ile alınan yankı arasında geçen süre ile hesaplar.


Tek yankılı UT gösterge probları, otomatik V-Yolu kompanzasyonuna sahip çift elemanlı bir dönüştürücüye sahiptir. Kalınlık, soun hızının yayılma süresinin ölçülmesi, ikiye bölünmesi ve ardından o malzeme için ses hızı ile çarpılmasıyla belirlenir.



Ultrasonik kalınlık ölçer ile duvar kalınlığı neden ölçülür ve nerede kullanılır?
Ultrasonik kalınlık ölçerler, çeşitli malzemelerde duvar kalınlığını ölçmek için tahribatsız, doğru ve verimli bir yöntem sağlar. Bir yapının yalnızca bir tarafına erişilebildiğinde özellikle kullanışlıdırlar, bu da onları boru hatlarını, tankları ve diğer endüstriyel bileşenleri incelemek için ideal hale getirir. Bu göstergeler, korozyon ve erozyonu erken tespit etmeye yardımcı olarak önleyici bakım ve güvenlik sağlar. Çok yönlülükleri, ultrasonik dalgaları ilettikleri ve nispeten paralel yüzeylere sahip oldukları sürece hem metalik hem de metalik olmayan malzemelerin ölçülmesine izin verir. Ek olarak, ulaşılması zor alanlarda bile hızlı ve güvenilir denetimler sağlayan yüksek hassasiyet sunarlar. Endüstriler, kalite kontrol ve güvenlik standartlarına uygunluk için ultrasonik kalınlık ölçümüne güvenir, bu da ekipman ve altyapının ömrünü uzatırken arıza ve maliyetli onarım riskini azaltır.

Linshang ultrasonik kalınlık test cihazları, petrol, kimya, metalurji, gemi yapımı, havacılık, havacılık vb. dahil olmak üzere tahribatsız muayene ve malzeme kalitesi ve durum değerlendirmesi için çeşitli endüstrilerde yaygın olarak kullanılmaktadır.

Endüstriyel Kalite Kontrol

Ultrasonik kalınlık ölçümü, malzemelerin ve bileşenlerin hassas kalınlık özelliklerini karşıladığını doğrulamak için imalat ve üretim süreçlerinde gereklidir. Yaygın uygulamalar şunları içerir:

? Metal ve plastik imalatı

? Havacılık ve otomotiv parçaları denetimi

? Kompozit malzeme kalınlığı doğrulaması

Korozyon ve Erozyon İzleme

Birçok endüstri, korozyon, erozyon veya aşınma nedeniyle malzemelerin zaman içinde bozulmasını izlemek için ultrasonik kalınlık ölçerlere güvenir. Bu özellikle şu durumlarda önemlidir:

? Petrol ve Gaz Boru Hatları: Sızıntıları veya arızaları önlemek için boru hatlarındaki iç korozyonu tespit etmek.

? Depolama Tankları ve Basınçlı Kaplar: Tehlikeli koşullardan kaçınmak için duvarların yapısal bütünlüğü korumasını sağlamak.

? Kazanlar ve Isı Eşanjörleri: Yüksek sıcaklıklar ve kimyasal reaksiyonların neden olduğu metal incelmesinin ölçülmesi.

Otomotiv ve Havacılık Endüstrisi

? Araç Muayenesi: Kalite güvencesi için otomotiv panellerinin, çerçevelerinin ve bileşenlerinin kalınlığının kontrol edilmesi.

? Uçak Bakımı: Uçak gövdelerinin, kanatlarının ve diğer kritik parçaların yapısal bütünlüğünün değerlendirilmesi.

Gemi İnşa ve Denizcilik Endüstrisi

? Deniz suyu korozyonundan kaynaklanan yapısal arızaları önlemek için gövde kalınlığının değerlendirilmesi.

? Uluslararası deniz güvenliği düzenlemelerine uyumun sağlanması.

İnşaat ve Altyapı Denetimi

? Çelik ve Beton Yapılar: Bakım için köprü bileşenlerinin, binaların ve tünellerin kalınlığının ölçülmesi.

? Demiryolu Rayları: Kazaları önlemek için raylardaki malzeme aşınmasını tespit etmek.


Linshang ultrasonik kalınlık ölçerlerin avantajları nelerdir?
Gösterge tarafından yayılan ve alınan ultrasonik sinyaller arasında geçen süreyi kaydetmek için birinci sınıf zaman çiplerini benimsemek.

Bu mastarlar, paslanmaz çelik gövdeli ultrasonik çift kristal prob kullanır ve dağınıklığı, hassas, sert ve dayanıklı bir şekilde azaltabilir.

Otomatik Kazanç, ultrasonik sinyali yükseltmek için değiştirilebilir, böylece yayılan darbe, yayılırken dönüştürücü tarafından doğru bir şekilde yakalanır ve doğru veriler elde eder.

Yüksek hassasiyet, LS211'in Çin yetkili metroloji enstitüsünü geçmesini sağlar.

Metalik (demir, bakır, alüminyum) ve metalik olmayan malzemeler (plastik, seramik, pleksiglas) dahil olmak üzere birden fazla malzemenin yerleşik ses hızı.

Birden fazla malzemenin dahili ses hızı.

Dayanıklı kauçuk tutma yeri ile ergonomik tasarım.

Bazı malzemelerin kalınlık kontrolü, hem operatör hem de kamu güvenliğini sağlamak için çok önemlidir. Örneğin, tehlikeli maddeleri taşıyan borular veya tanklar, üzerinde ve bileşenlerinde herhangi bir yerde aşınma ve korozyon olabileceği tespit edilebilir, bu nedenle bu potansiyel tehlikeleri belirlemek ve onarmak için kalifiye denetçiler tarafından periyodik muayene yapılmalıdır. Linshang ultrasonik kalınlık ölçerler, kalınlıklarını ölçmek için ideal seçimlerdir.

Kalınlığı ölçmek için bir UT ölçer nasıl kullanılır?
Linshang ultrasonik kalınlık (UT) ölçümü, malzeme türleri için doğru kalınlık okumaları sağlayan tahribatsız bir muayene (NDT) yöntemidir. Güvenilir ölçümler sağlamak için şu adımları takip edebilirsiniz:

UT göstergesini ve probunu hazırlayın

Ultrasonik kalınlık ölçeri açın ve malzeme tipine ve kalınlık aralığına göre doğru dönüştürücüyü (prob) takın.

Cihazı kalibre edin

Probu bağladıktan sonra, birleştirme maddesini cihazın sağ alt köşesindeki standart bloğa uygulayın ve ekrandaki talimatlara göre kalibre edin.

Doğru ses hızını seçin

Test edilen malzemeye göre ses hızını seçin ve ayarlayın.

Test yüzeyine couplant uygulayın

Prob ile test materyali arasındaki hava boşluklarını ortadan kaldırmak için bir kuplant (ultrason jeli veya gliserin gibi) gereklidir. Bu, uygun ses dalgası iletimi ve doğru okumalar sağlar.

Ölçüm Yapın

Probu tutarlı bir basınçla malzeme yüzeyine sıkıca yerleştirin. Prob ile test yüzeyi arasında tam temas olduğundan emin olun. Ekranda görüntülenen kalınlık değerini okuyun. Tutarlılığı kontrol etmek için farklı noktalarda birden fazla okuma yapın.

Sıkça Sorulan Sorular
Ultrasonik Kalınlık Ölçer ile Hangi Malzemeler Ölçülebilir?

Ultrasonik kalınlık ölçerler şunları ölçebilir:

? Metaller (çelik, alüminyum, bakır vb.)

? Plastikler ve kompozitler

? Cam ve seramik

? Kauçuk ve diğer katı malzemeler

Bununla birlikte, yüksek gözenekliliğe veya hava boşluklarına sahip malzemeler (örn. köpük, ahşap) doğru okumalar sağlamayabilir.

Ultrasonik kalınlık ölçerler ne kadar doğru?

Test doğruluğu, prob tipine bağlı olarak değişecektir. Linshang ultrasonik kalınlık ölçerin test doğruluğu temel olarak ±0,05 mm'ye ulaşabilir.

Couplant Nedir ve Neden İhtiyaç Duyulur?

Bir kuplant (örn. ultrasonik jel, gliserin veya yağ), prob ile malzeme yüzeyi arasındaki hava boşluklarını ortadan kaldırarak doğru okumalar için uygun ses dalgası iletimini sağlar.

Bir kalınlık ölçerin maliyeti nedir?

Dönüştürücü frekansı, kalınlık ölçüm uygulaması ve yazılım yetenekleri gibi farklı faktörler bir kalınlık ölçerin fiyatını ve maliyetini etkileyebilir. Toplu siparişler için özel teklifler sunuyoruz.
