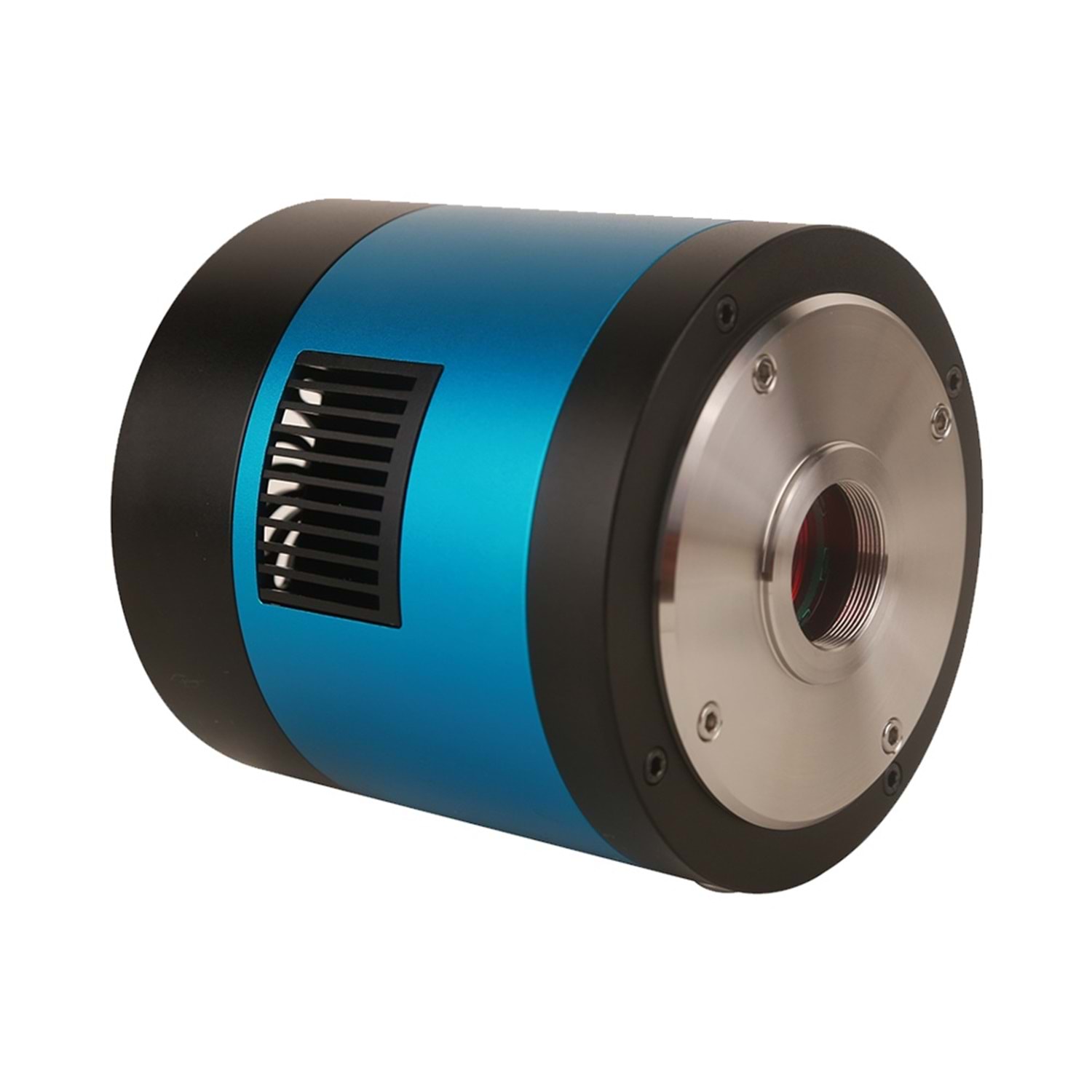

MTR3CCD06000KPA Düşük Işıkta Görüntüleme/Yarı İletken Soğutmalı Kamera
Ürün Tanıtımı
6 MP renkli CCD kamera (ICX694AQG, 1", 4,54 µm), daha büyük piksellerle hassasiyet ve detayı dengeler; çift kademeli TEC soğutma ve USB 3.0 yüksek hızlı çıkış, düşük ışıkta uzun pozlamalar için uygundur; platformlar arası SDK entegrasyonu kolaylaştırır (modele bağlı olarak).
Başlıca Özellikler
Entegre çok kanallı ışın bölme optiği (modele bağlı olarak): Çok bantlı/çok renkli senkronize alım, ardışık anahtarlamadan kaynaklanan kayıt ve zamanlama hatalarını azaltır.
Canlı/hareketli numuneler ve düşük ışıklı ortamlarda görüntüleme için uygun, küresel pozlama özelliğine sahip yüksek hassasiyetli, düşük gürültülü CCD sensör.
Çift kademeli TEC derin soğutma, tipik ?T?50 °C (modele bağlı olarak ortam sıcaklığının altında), karanlık akımı önemli ölçüde azaltır; yoğuşmayı önleyici optik yapı yoğuşmayı engeller.
İsteğe bağlı koruyucu pencereler: IR-CUT/çift AR kaplama (modele ve uygulamaya bağlı olarak)
USB 3.0 (5 Gbit/s) yüksek hızlı iletim; (isteğe bağlı) dahili tamponlama, çok kanallı büyük veri hacimlerinin istikrarlı bir şekilde aktarılmasını sağlar.
Uzun pozlama: Genellikle 3600 saniyeye kadar (modele bağlı olarak), son derece zayıf floresans/kemilüminesans senaryoları için uygundur.
Bağımsız kanal parametreleri: Her kanal, pozlama, kazanç, ROI, bit derinliği (modele bağlı olarak 12/16 bit) ve okuma modunu bağımsız olarak ayarlayabilir.
Tetikleme ve senkronizasyon: Serbest çalışan, yazılım/donanım tetikleme; çoklu kamera/ışık kaynağı/hareket platformu zamanlama koordinasyonunu destekler.
Yazılım fonksiyonları: Kanal kaydı, yanlış renk sentezi ve bindirme ekranı (yazılıma/modele bağlı olarak); Ultra ince renk/gama/kontrast/LUT gerçek zamanlı işleme
Yapı ve arayüz: C-mount birincil arayüz, CNC alüminyum alaşımlı gövde, sağlam ve dayanıklı, uzun süreli sürekli çalışma için uygundur.
Yazılım ve ekosistem: ToupView/ToupLite'ı içerir; Windows/Linux/macOS/Android SDK'sı sağlar (DirectShow/TWAIN ile uyumlu).
Tipik uygulamalar: Çok renkli floresan mikroskopi, FISH/FRET, çok bantlı gözlem, biyomedikal görüntüleme, malzeme ve yarı iletken çok kanallı analiz.
Ürün Genel Bakışı
MTR3CCD06000KPA, düşük ışık koşullarında görüntüleme ve uzun pozlama uygulamaları için tasarlanmış, bilimsel sınıf soğutmalı bir kameradır. Aşağıdaki özelliklere sahip yüksek performanslı ICX694AQG (C) görüntü sensörüne sahiptir:
Yüksek Hassasiyetli Görüntüleme: 4,54 µm × 4,54 µm piksel boyutu ve 12,48 mm × 9,99 mm sensör boyutuyla 6,0 MP (2748×2200) çözünürlük, zayıf sinyallerin etkili bir şekilde yakalanmasını sağlar.
Derin Soğutma Teknolojisi: Çift aşamalı yarı iletken derin soğutma, ortam sıcaklığının 42 °C altında, karanlık akımı ve termal gürültüyü etkili bir şekilde azaltır; tipik karanlık akım değeri -20 °C'de 0,07 mV'dir.
Ultra Uzun Pozlama Süresi: 1 saate kadar maksimum pozlama süresi, son derece zayıf sinyal tespiti için uzun entegrasyonlu görüntülemeyi destekler.
Yoğuşma Önleyici Tasarım: Düşük sıcaklıkta çalışma sırasında sensör yüzeyinde nem oluşumunu önlemek ve istikrarlı görüntü kalitesini korumak için sızdırmaz hazne ve yoğuşma önleyici pencere tasarımına sahiptir.
Hassas Sıcaklık Kontrolü: Ayarlanabilir soğutma sıcaklığı, kullanıcıların gereksinimlerine göre düşük gürültü ile kuantum verimliliğini dengelemelerine ve görüntüleme performansını optimize etmelerine olanak tanır.
Yüksek Hızlı Veri İletimi: Büyük veri hacimlerinin sorunsuz ve istikrarlı bir şekilde iletilmesini sağlamak için donanım tamponlu USB 3.0 arayüzünü kullanır.
Yüksek Bit Derinliği Çıkışı: Daha fazla görüntü detayını koruyarak, henüz belirlenmemiş dinamik aralıkla 8/14 bit bit derinliği çıkışını destekler.
Çift Güç Kaynağı Tasarımı: USB 3.0 arayüzünden güç alma + harici DC 12V 3A soğutma gücü, soğutma sisteminin istikrarlı çalışmasını sağlar.
Bilimsel Uygulama Özellikleri
Astronomik Gözlem
Ultra düşük gürültü seviyesi ve uzun pozlama özelliği, derin uzay cisimleri, kuyruklu yıldızlar ve bulutsular gibi sönük hedefleri yakalamak için uygundur.
Spektral Analiz
Yüksek dinamik aralık ve doğrusal tepki özelliği sayesinde hassas spektral bilgi kaydı sağlar; Raman spektroskopisi ve floresans spektroskopisi uygulamaları için uygundur.
Biyolüminesans Görüntüleme
Biyolüminesans ve kemilüminesans yoluyla gelen zayıf sinyalleri yakalamada son derece yüksek hassasiyete sahip olup, in vivo görüntüleme araştırmalarını desteklemektedir.
Uzun Vadeli İzleme
Stabil soğutma sistemi ve yoğuşma önleyici tasarım, uzun süreli gözetimsiz bilimsel gözlemi destekler.
Temel Parametreler
Model MTR3CCD06000KPA
Sensör ICX694AQG (C)
Etkin Pikseller / Çözünürlük 6.0MP (2748×2200)
Kare Hızı (Tam Çözünürlük ve Temel Çözünürlük Modları) 2748×2200 çözünürlükte 7,5 fps; 2748×1092 çözünürlükte 14 fps
Deklanşör Tipi Panjur
Renk Tipi Renk
Görüntüleme Performansı
Piksel Boyutu 4,54 µm × 4,54 µm
Sensör Boyutu 12,48 mm × 9,99 mm
Diyagonal 1" (15,99 mm)
Dinamik Aralık Henüz belirlenmedi.
Bit Derinliği 8/14 bit
Hassasiyet 880 mV (1/30s), 8 mV karanlık akım
Arayüz ve Mekanik
Veri Arayüzü USB3.0
GPIO Henüz belirlenmedi.
Lens Yuvası C-montaj
Boyutlar Boyutlandırılmış çizimlere bakın.
Ağırlık Henüz belirlenmedi.
Güç Kaynağı USB 3.0 arayüzü üzerinden güç + harici DC 12V 3A soğutma gücü
Çevre ve Sertifikasyon
Çalışma Sıcaklığı / Nem -10 °C ~ +50 °C / %30~%80 RH
Depolama Sıcaklığı / Nem -20 °C ~ +60 °C / %10~%60 RH
İşletim Sistemi Desteği Windows/Linux/macOS/Android çok platformlu SDK (yerel C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN, vb.)
Sertifikasyon CE, FCC
Paket Listesi #
MTR3CCD soğutmalı CCD kameralar için standart yapılandırma ve paketleme bilgileri (USB3.0 · -50 °C derin soğutma)
USB3.0 Derin soğutma
Standart paketleme listesi
Karton ölçüleri: Uzunluk: 50 cm, Genişlik: 30 cm, Yükseklik: 30 cm (20 adet, 12-17 kg/karton)
3-A alet güvenlik çantası: Uzunluk: 28 cm, Genişlik: 23,0 cm, Yükseklik: 15,5 cm (1 adet, 2,8 kg/çanta)
Bir adet MTR3CCD serisi kamera
Güç adaptörü: Giriş: AC 100~240 V 50 Hz/60 Hz, Çıkış: DC 12 V 3 A
Yüksek hızlı USB 3.0 A-B altın kaplama veri kablosu / 2,0 m
CD (sürücüler ve uygulama yazılımı, Ø 12 cm)
İsteğe bağlı aksesuarlar
Ayarlanabilir göz merceği tüpü adaptörleri
Çap 23,2 mm göz merceği - C-mount: 108001/AMA037, 108002/AMA050, 108003/AMA075, 108004/AMA100
Çap 31,75 mm göz merceği - C-mount: 108008/ATA037, 108009/ATA050, 108010/ATA075, 108011/ATA100
Sabit göz merceği tüpü adaptörleri
Çap 23,2 mm göz merceği - C-mount: 108005/FMA037, 108006/FMA050, 108007/FMA075, 108008/FMA100
Çap 31,75 mm göz merceği - C-mount: 108011/FTA037, 108012/FTA050, 108013/FTA075, 108014/FTA100
108015 (Çap 23,2 mm - 30,0 mm arası halka) - 30 mm göz merceği tüpleri için adaptör halkası
108016 (Çap 23,2 mm - 30,5 mm arası adaptör halkası) - 30,5 mm göz merceği tüpleri için adaptör halkası
Harici tetikleme kontrol kablosu (tetikleme ihtiyaçlarına bağlı olarak isteğe bağlı)
Mikrometre kalibrasyon slaytı
106011/TS-M1 (X = 0,01 mm/100 Bölme)
106012/TS-M2 (X,Y = 0,01 mm/100 Bölme)
106013/TS-M7 (X = 0,01 mm/100 Bölme, 0,10 mm/100 Bölme)
Not: MTR3CCD serisi, ortam sıcaklığının 50 °C altına ulaşmak için çift kademeli TEC soğutma kullanır. G ve H seçenekleri için lütfen kamera modelinizi (C-mount, mikroskop kamerası veya teleskop kamerası) onaylayın. Topvision Optoelectronics mühendisleri, uygulamanız için uygun mikroskop veya teleskop adaptörünü seçmenize yardımcı olabilir.
