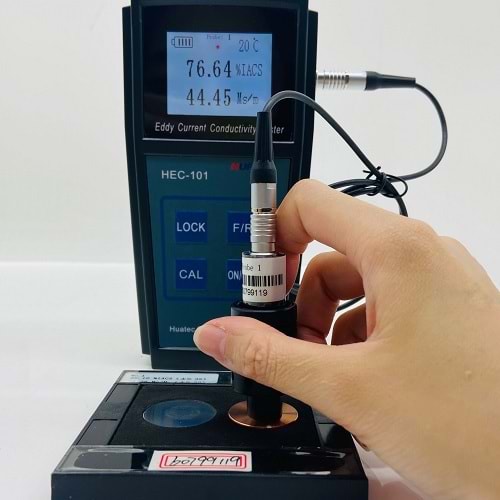

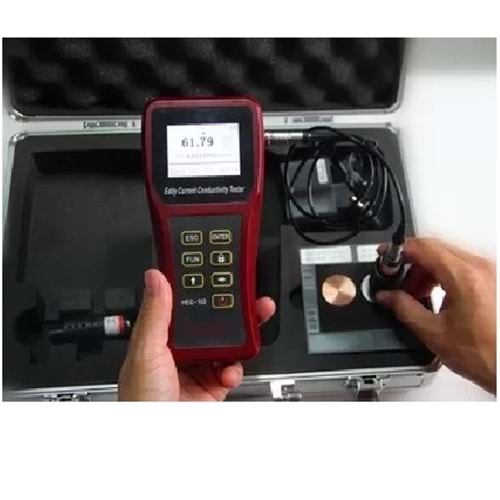

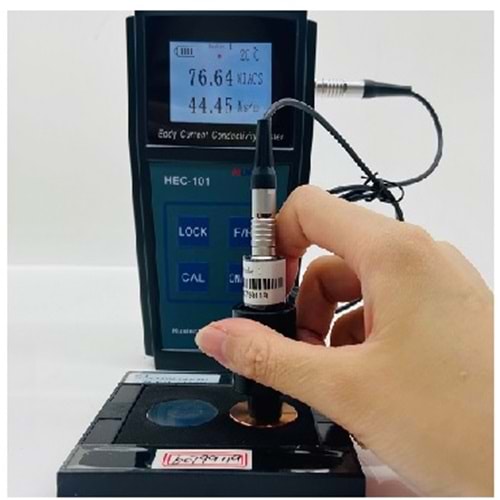

BAKIR İLETKENLİK ÖLÇÜM CİHAZI

60KHz Girdap Akımı Test Probları Elektriksel İletkenlik Ölçer Demir Dışı Metaller

HEC-102 girdap akımı elektrik iletkenlik ölçer, malzeme ayırma, kalite kontrol, malzeme durumu kontrolü vb. gibi malzeme özelliklerinin hızlı ve rahat ölçümü için tasarlanmış girdap akımı ölçüm teknolojisi. Ürünler elektromanyetizma test prensibini kullanır, nesneleri ferromanyetik olmayan malzemelere odaklanarak test edebilir

Prensip
Girdap akımları muayenesi, elektromanyetik indüksiyon ilkesi temel alınarak oluşturulmuş bir NDT yöntemidir; iletken malzemeler için uygundur. Endüktif akım, yani girdap akımı varsa, iletkeni alternatif manyetik alana yerleştirin. Her iletkenin kendi faktörlerinin değişmesi nedeniyle (örneğin: iletkenlik, manyetik iletkenlik, şekil, boyut ve kusur vb.), akımın değişmesine neden olur, dolayısıyla bu olguyu iletkenin karakterini veya durumunu yargılamak için kullanabiliriz ve kusurun mevcut olup olmadığı.
Girdap akımı testi, iletkeni alternatif akım bobininin yakınına koymaktır, bobin alternatif manyetik alan oluşturur, bu alternatif manyetik alan iletkenden geçer ve elektromanyetik indüksiyonu da beraberinde getirir, iletkende girdap akımı oluşturur. İletkendeki akım da kendi manyetik alanını üretebilir ve alternatif manyetik alanı güçlü veya zayıf olarak değiştirebilir, ardından voltajın ve R direncinin değişmesine neden olur. Bu nedenle iletkenin yüzeyinde veya yakın yüzeyinde kusur varsa veya metal malzeme değişirse, girdap akımının yoğunluğu ve dağılımı da değişecektir, böylece voltaj ve R direncinin değişmesiyle birlikte, bu değişikliğe göre girdap akımı da değişebilir. iletkendeki kusuru ve metal malzemenin performansının değişip değişmediğini dolaylı olarak bilir.
, Özellikler
HEC-102 standart olarak 12mm 60 KHz prob kullanır, küçük parça testi için isteğe bağlı 8mm 60 KHz prob kullanılır
HEC-102 ilham vermek için 60 KHz (havacılık endüstrisi standardı) kullanır, test verileri iki tür ünitede (%IACS ve MS/m) okunabilir
Ürünler elektrik iletkenliğini ve direnci aynı anda test edebilir, direnç otomatik olarak hesaplanabilir ve iletkenlik ölçüm değerine göre görüntülenebilir.
HEC-102, akıllı sıcaklık ve kalkış telafilerini içerir, her ölçümün test doğruluğunu garanti edebilir
Büyük yazı tipi ve arkadan aydınlatmalı tasarımlar, kullanıcıların düşük ışık koşullarında bile test verilerini alabilmesi açısından avantajlıdır
Ürünler, daha fazla çalışma süresi sağladığından ve taşıması ve kavraması kolay olduğundan emin olmak için yüksek özellikli pili kullanır
İngilizce dil işlem menüsü
1000 ölçüm verisini saklayabilir, ayrıca kullanıcılar test raporu oluşturmak için ölçüm cihazını USB ile PC'ye bağlayabilir (yalnızca HEC-102)
Ölçüm ünitesi kendiliğinden ayarlanabilir
Ölçüm aralığı kullanıcı ihtiyaçlarına göre özelleştirilebilir

Teknik parametreler
Ölçüm teknolojisi Girdap akımı
Çalışma frekansı 60KHz,120KHz
Ekran 240X320 piksel TFT-LCD
Beden L*B*H 180*90*40mm
Alet çantası Yoğun darbe önleyici, su geçirmez polyester; Araç Kutusu
Ağırlık 300 gram
iletkenlik standart bloğu Sıcaklık telafisini doğrulayın ve garanti edin
Ölçüm aralığı %0,5 IACS—%110 IACS(0,29MS/m—64MS/m)
Ayırt edici oran %0,01 IACS
Prob telafi edildi 0,3 mm
Ölçüm doğruluğu 0°C ila 45°C
%23 IACS :±%0,1 IACS
%100 IACS:±%0,3 IACS
Sıcaklık telafisi 20°C değerine otomatik telafi
Normal çalışma ortamı Bağıl nem %0~95
Çalışma sıcaklığı 0°C~50°C
Veri depolama 1000 ölçüm verisini saklayabilir
İncelemek, bulmak Çap: 12mm
60KHz'de minimum ölçüm alanı çapına uygulanabilir: 12 mm
60KHz'de minimum ölçüm alanı çapına uygulanabilir: 8 mm OPSİYONEL


























Not :İletkenlik ölçüm sonucu otomatik olarak 20° doğrultulur.

?, Uygulamalar
? İşleme endüstrisinde alüminyum, bakır ve diğer demir dışı manyetik metallerin iletkenliğini test edin.
? Havacılık ve otomotiv endüstrilerinde, alüminyum alaşımının ısıl işlem sürecini, mukavemetini ve sertliğini izleyin.
? Alüminyumun iletkenliğini oksitlenmediğinde test edin.
? Malzemelerin saflık derecesini test edin.
? Malzemelerin direncini test edin.
? Malzeme Termal Performans analizi.
Sıcaklık sensörü aracılığıyla iletkenlik değerlerinin 20°C'ye otomatik olarak normalleştirilmesiyle NF metalleri için elde taşınan girdap akımı iletkenlik test cihazı.

v. Ürünlerin kullanımı ve bakımı
1. Elektrik çarpmasını veya yangın çıkmasını önlemek için lütfen uygun güç adaptörünü kullanın.
2. Cihazı düşürmekten ve çarpmaktan kaçının.
3. Lütfen cihazı temiz ve kuru tutun, lütfen kullanmadan önce probun ve standart blok havasının hasar görüp görmediğini kontrol edin.
4. Lütfen ıslak, patlayıcı, kimyasal veya yüksek sıcaklıktaki ortamlarda çalıştırmayın.
5. Ürün anormalse veya şüpheli bir arıza varsa, yedek parçayı gönüllü olarak değiştirmeyin, yardım için lütfen şirketimizin teknoloji departmanı veya servis elemanıyla iletişime geçin.

VI. Standart aksesuarlar
Cihaz Sunucusu HEC-102, Standart prob 12mm 60KHz, Prob kablosu, İletkenlik standart blok alüminyum ve bakırın her biri, Güç adaptörü, Yalıtım kılıfı, Çanta, Cihaz kılavuzu, Kalibrasyon sertifikası

İsteğe bağlı Aksesuarlar
12mm 60KHz veya 120KHz prob
8mm 120KHz veya 240KHz prob
Diğer kalibrasyon blokları
Boru testi için eğri probu desteği
