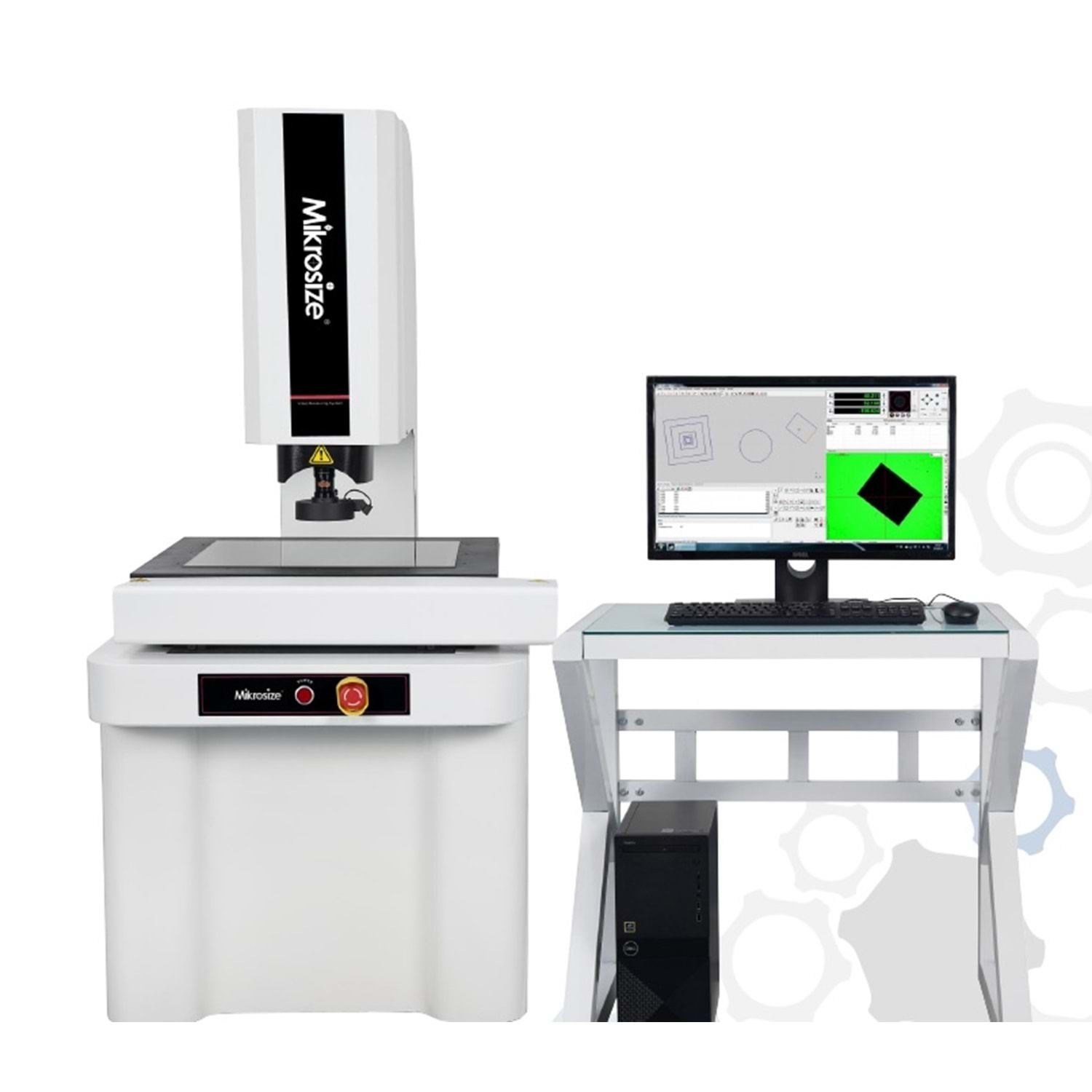

VMU-3020 2.5D CNC Video Ölçüm Sistemi

Açıklama:VMU-3020 2.5D CNC Video Ölçüm Sistemi, hassas parça ölçümleri için geliştirilmiş, temassız ve yüksek doğrulukta ölçüm yapabilen optik bir metroloji cihazıdır. Bu sistem, özellikle küçük ve karmaşık parçaların boyutsal kontrolünde tercih edilir. 2.5D ölçüm yeteneği sayesinde hem iki boyutlu (X, Y) hem de sınırlı düzeyde üçüncü boyutta (Z ekseninde yükseklik gibi) ölçümler yapılabilir.

CNC kontrollü yapısı sayesinde ölçüm işlemleri otomatikleştirilebilir; bu da operatör hatasını en aza indirir ve tekrarlanabilir sonuçlar elde edilmesini sağlar. Cihazda yer alan yüksek çözünürlüklü kamera, LED aydınlatma sistemi ve gelişmiş görüntü işleme yazılımı ile ölçüm verileri hızlı ve doğru bir şekilde analiz edilir.

Genellikle elektronik, otomotiv, kalıpçılık, medikal cihazlar ve hassas mühendislik alanlarında kullanılır. Yüzey konturları, delik çapları, kenar uzunlukları, açı ölçümleri ve yükseklik gibi kritik geometrik özelliklerin kontrolünde etkilidir.

TEKNİK ÖZELLİKLERİ :
Z ekseni: Otomatik Odaklama
X.Y ekseni Hareket Mesafesi (mm): 300x200
Z ekseni Hareket Mesafesi (mm): 200
X,Y ekseni Hassasiyet (µm): 2,5+L/100
Tekrarlanabilirlik: ±2µm
Çalışma Aşamasının Yük Ağırlığı: 25 kg
Görüntü Sensörü: 1/2" Renkli CCD Kamera
Objektif Lens: Manuel Konumlu
Yakınlaştırma Lensi
Video Toplam Büyütme: Optik Büyütme: 0,7~4,5x, Video
1 ADET 25.445,0 % 15 21.628,25
Büyütme: 20~148x
Doğrusal Çözünürlük: 0,5µm
Çalışma Mesafesi (Standart): 92 mm
Nesne Görüşü: 11,1 mm~1,7 mm
CNC Otomatik Servo HareketKontrol
Hız (mm/s): X,Y ekseni: 200 Z ekseni: 50
Aydınlatma: Yüzey: Ayarlanabilir 256 kademeli 5 Halka ve 8 Bölmeli LEDSoğuk aydınlatma
Kontur: Ayarlanabilir 256 kademeli LED Soğuk aydınlatma
AKSESUARLAR :
Ölçüm Yazılım
Ana bilgisayar PC
Doğrusal Ölçek kalibrasyon bloğu
CCD video yakalama kartı
Ölçek transferi Hareket kontrol kartı
100 mm uzunluk blok 3d
Manuel Koaksiyonel zoom lens
48 Bölüm LED aydınlatma-Renishaw Probu MCp-2K (3
